Störeinflüsse in komplexen Maschinen und Anlagen können den reibungslosen Betrieb beeinträchtigen. Angesichts der zunehmenden Datenübertragung und Betriebsfrequenzen wird es immer wichtiger, die einwandfreie Funktion elektrischer Geräte und Anlagen sicherzustellen. Daher ist es essenziell, Filter direkt am Gehäuseeingang zu verwenden, um einen störungsfreien Betrieb zu gewährleisten. Hierfür bietet CONEC spezielle D-SUB Steckverbinder mit Filtertechnologie an.

Standard-Filteranschlüsse sind normalerweise als Tiefpassfilter konfiguriert, da Tiefpassfilter niederfrequente Signale durchlassen, aber Signale mit Frequenzen, die die Grenzfrequenz überschreiten dämpfen. Hierfür bietet CONEC standardmäßig den sogenannten C-Filter an. Bei diesem einstufigen Tiefpassfilter ist jeder Kontakt des Steckverbinders mit einem Kondensator zum Gehäuse verbunden. Je nach Anforderung gibt es weitere Varianten, wie den zweistufigen LC und den dreistufige PI-Filter, die in verschiedenen Konfigurationen ebenfalls im Standardprogramm verfügbar sind.
Der Unterschied der verschiedenen Filterausführungen besteht in der Performance. Bei einem weiten Abstand von Nutzsignal- und Störfrequenz reicht oftmals ein einstufiger C-Filter zur Lösung des EMV-Problems.

Wird der Abstand von Nutz- und Störsignalfrequenz kleiner, kommen mehrstufige Filterkonfigurationen zum Einsatz.
Die Anschlussmaße der CONEC Filtersteckverbinder sind in der Regel kompatibel mit ungefilterten Steckverbindern. Somit besteht auch die Möglichkeit, Systeme nachträglich ohne großen Aufwand um gefilterte Schnittstellen zu erweitern.
Anwendung finden diese Filtersysteme oft in der Medizintechnik oder einer störanfälligen Umgebung.

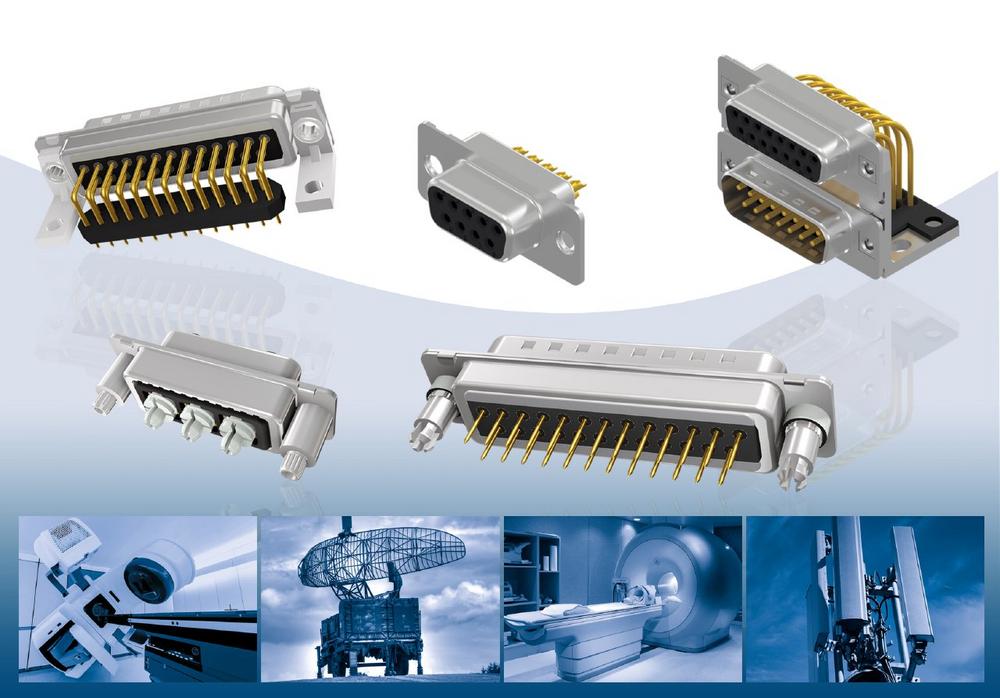

CONEC bietet eine große Vielfalt an D-SUB-Steckverbindern mit integrierter Filtertechnologie. Diese Steckverbinder sind in verschiedenen Ausführungen erhältlich, darunter der Standard D-SUB-Filter als C-, LC- und PI-Filter. Die Kapazitätswerte für diese Filter betragen 370 pF, 830 pF und 1300 pF. Zusätzlich gibt es die Möglichkeit des D-SUB Filter Combination, der ausschließlich als C-Filter verfügbar ist.

Für Anwendungen, die eine besonders robuste mechanische Schnittstelle erfordern, bietet CONEC auch IP67 D-SUB-Filtersteckverbinder an. Diese bieten zuverlässigen EMV- und IP67-Schutz. Die integrierten Filter dieser Steckverbinder sind mit Kapazitätswerten von 180 pF, 370 pF, 830 pF und 1300 pF erhältlich.

Weitere Kapazitätswerte und spezielle Kundenapplikationen können auf Anfrage erstellt und angeboten werden.

Vorteile:

• Filterung direkt an der Schnittstelle
• Kein PCB Redesign nötig
• Filter-Adapter zur Nachrüstung bestehender Systeme
• Bis zu dreistufige Tiefpassfilter
• Selektive Filterung
• Mischkapazitäten
• Niedrigmagnetische Versionen
• Platzersparnis auf der Leiterplatte

Anwendungsfelder:

• Medizintechnik
• Telekommunikation
• Prüf- und Diagnosegeräte
• Spannungsversorgungen
• Industrielle Schnittstellen
• Militär
